Profesionální prismatická souprava Trimble

• Tato souprava prismat je speciálně vyrobena pro vysoce přesná měření se servototálními stanicemi Trimble
• kromě kvality výroby se vyznačuje tím, že má páku pro měření výšky, která je shodná s výškou zářezu jednočlenných totálních stanic Trimble.

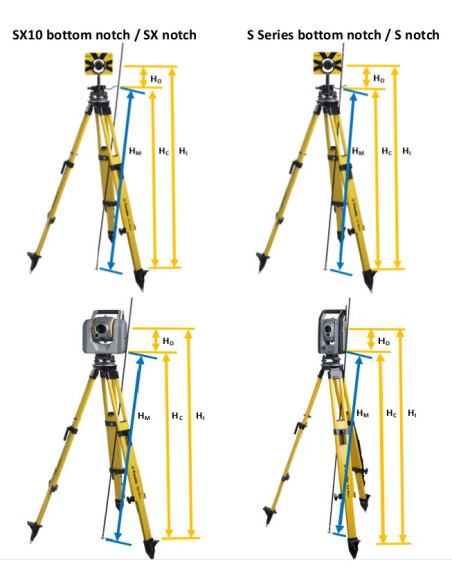

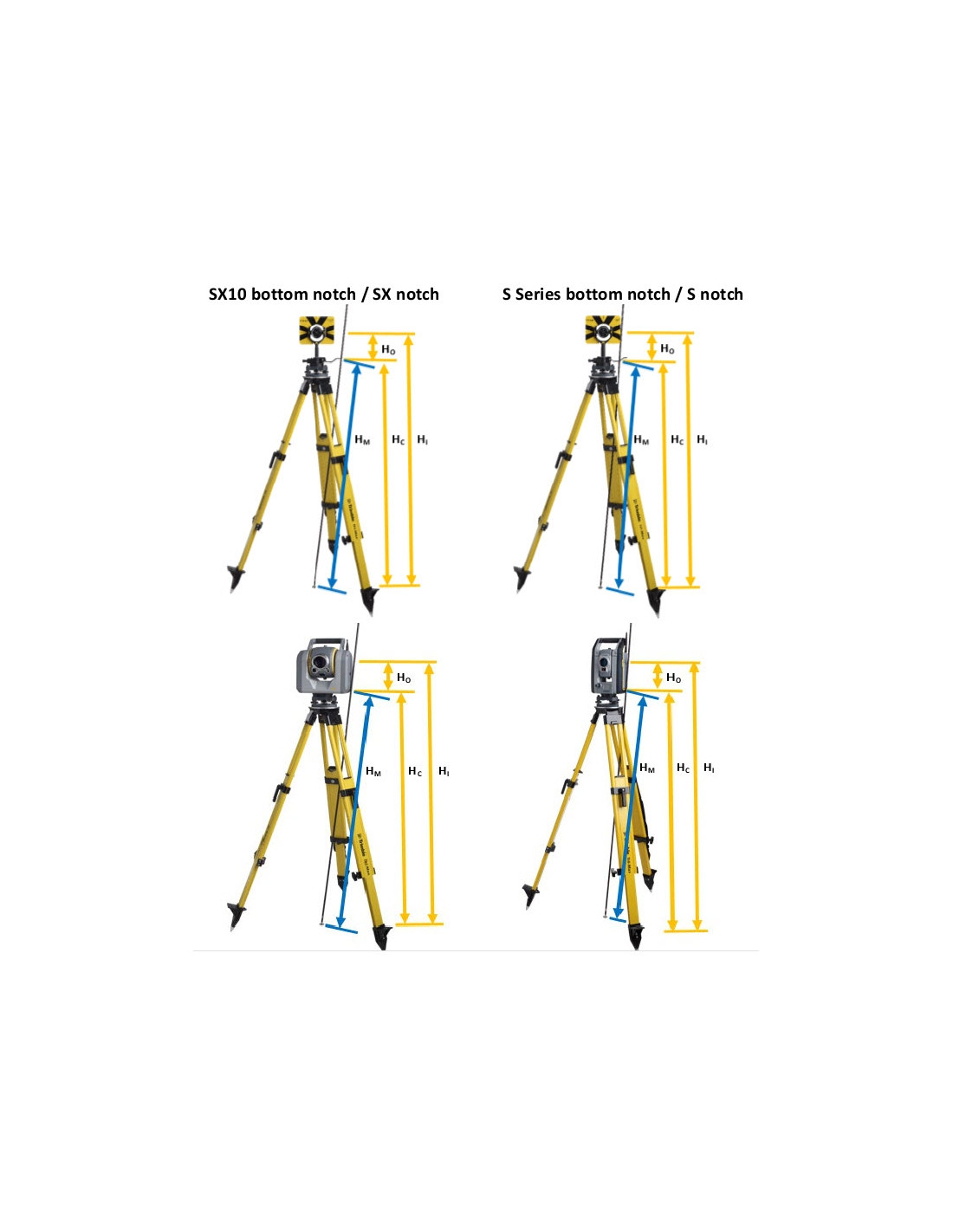

• Také výška hranolu je shodná s výškou zaměřovací osy servototalů Trimble S3, S5, S6, S7, S8, S9, SX10, díky čemuž je měření závislé centrování efektivnější a odpadá měření výšky hranolu
• Prismatická souprava je určena pro velmi přesná geodetická konvenční měření (např. měření geodetických sítí, monitoring atd.)

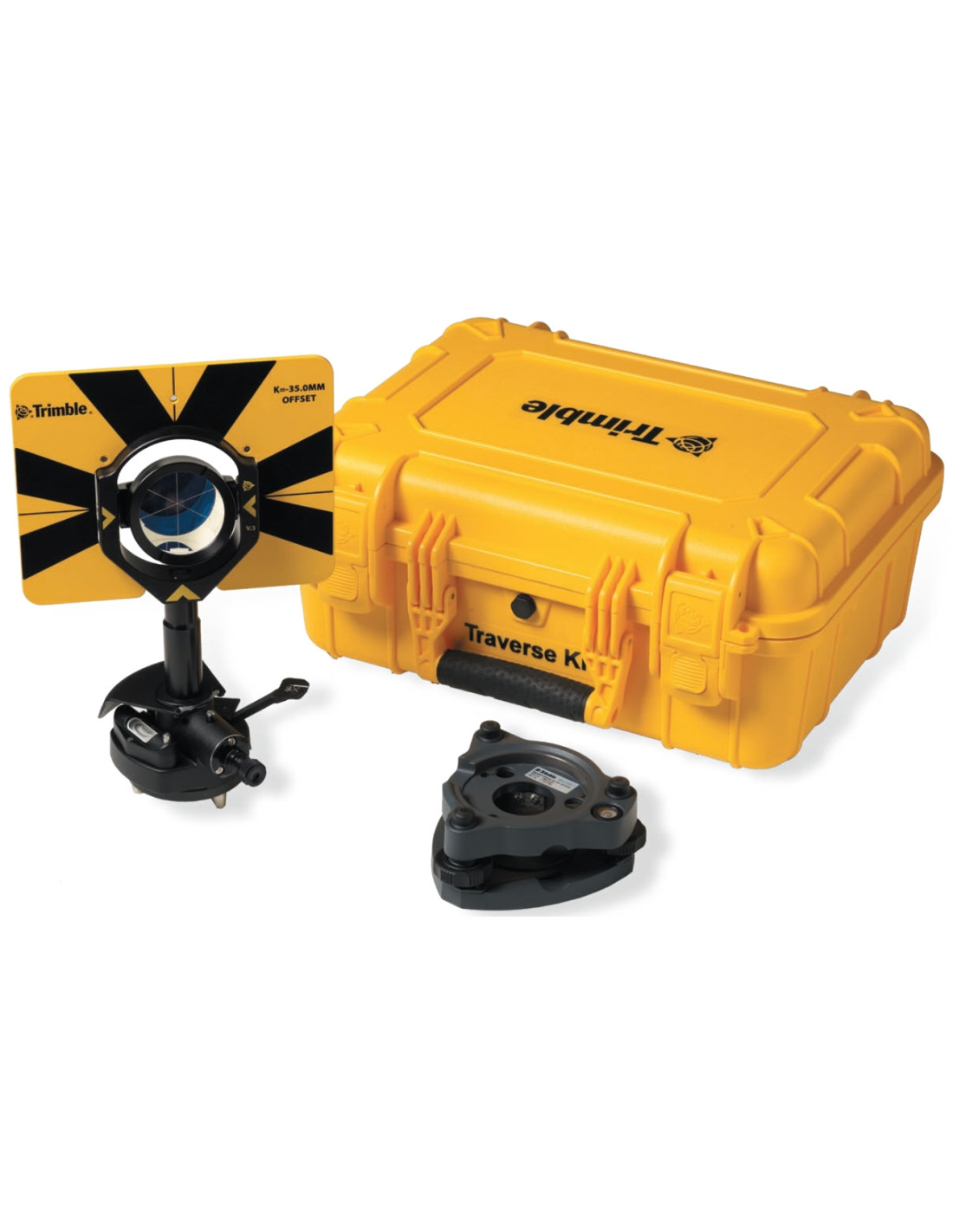

Skládá se z:

1.) velmi přesného standardního hranolu Trimble s terčem PN: 58026020

• přesnost středového bodu: ±0,3 mm
• konstanta hranolu: -35 mm
• průměr hranolu: 52,5 mm
• vnitřní povrch prismatu: chráněné stříbro
• prismat má antireflexní povrchovou úpravu
• výška prismatu: 135 mm (stejně jako ostatní prismata Trimble)
• dosah měření na prismat: 5 500 m (dalekohled DR plus - TS Trimble série S a SX10/SX12); 5 000 m (dalekohled DR HP - TS Trimble série S)
• dosah automatického vyhledání a sledování hranolu: 700 m

2.) speciální adaptér do centrovací podložky PN: 78608019

• obsahuje optickou olovnici
• zorné pole: 6°
• zvětšení: 2x
• rozsah zaostření: ±5 dioptrií
• přesnost centrování: ±0,5 mm na 1,5 m
• nejkratší zaostřovací vzdálenost: 0,35 m
• v zorném poli je nitkový kříž
• součástí adaptéru je trubková vodováha s přesností 45"
• trubková vodováha má ochranný kryt
• součástí je také páčka pro měření výšek, jejíž výška je shodná s výškou zářezu na motorizovaných totálních stanicích a skenovacích totálních stanicích Trimble

3.) vysoce přesná centrovací podložka PN: 78607007

• torzní tuhost / hystereze: < 3cc
• je vybavena kruhovou libelou s přesností 8´ / 2 mm

4.) přepravní kufr PN: 58395020

• speciální odolný a vodotěsný kufr
• je speciálně tvarován pro hranol, aby nedošlo k poškození
• horní část je vyložena jemnou pěnou, aby nedošlo k poškrábání povrchu hranolu
• součástí kufříku je příslušenství pro seřízení centrovací podložky, vodováhy a optického olovnice
